特性
R&S®UPV
音頻分析儀——來自羅德與施瓦茨的高端測試儀表——多年來在所有音頻測試應用領域都保持穩定的市場地位。R&S®UPV擁有極限的測量精度和動態范圍，獨特強大的測量功能，是研究開發和質量管理的理想設備。
多數音頻應用并不需要過高的動態范圍或強大的功能。在生產領域，提高產能是重點，而控制測試系統成本也是關鍵因素。在測試用戶的音頻設備如HDMI設備時，其環繞聲系統的多通道儀器必須使用設計先進使用便捷的用戶界面。經濟高效便捷正是R&S®UPP音頻分析儀家族的獨特之處。選用R&S®UPP音頻分析儀，可以實現2/4/8通道并行處理，通過多臺級聯，用戶能夠同時觸發高達48個測量通道，大大減少生產過程中的測量時間。

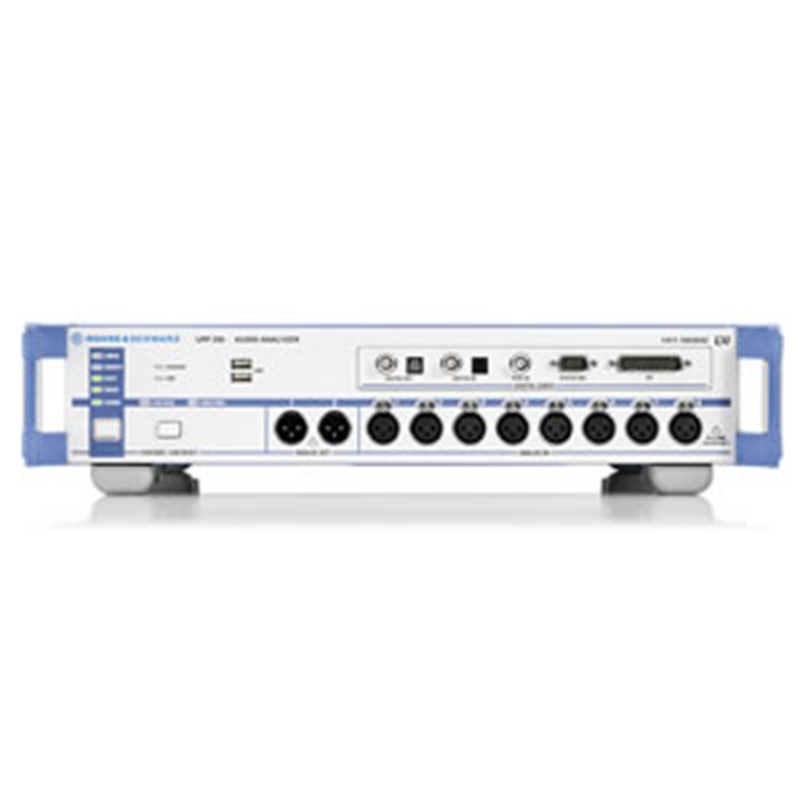

R&S®UPP
音頻分析儀是經濟緊湊型測量儀器，專為系統應用所設計。其特點是機身高度低，前面板無控制單元和集成顯示屏。儀器可以通過LAN，USB或IEC/IEEE總線進行遠程控制。通過連接外部顯示器，鼠標和鍵盤，可組建成適于實驗臺上使用的手動操作測量儀器。儀器內置有集成控制PC，并已經安裝測量所需軟件，用戶可以直接進行測量。
R&S®UPV 和R&S®UPP音頻分析儀具有相同的操作理念和遠程控制模式，構成了強大的音頻測試組合：不僅能為研發和生產分別提供優化的解決方案，并為兩者提供最優的協調解決方案，比如儀器設置或測量程序需要更替改變的情況，可保證過渡順暢。
特征與優點
功能強大，測量快速
•
高數據吞吐量的并行測量
•
整個系統具備很高的測量速度
•
尤其適合在生產中使用
•
通過級聯可進行多通道測量
單一儀器即可提供所有測試信號和測量功能
•
通過使用R&S®UPP-B2/B4選件，可以生成各種模擬與數字測試信號
•
安裝R&S®UPP-B2/B4選件后，可通過數字和模擬接口實現豐富的測量功能
•
功能強大的多通道FFT分析，分辨率高達mHz
•
用戶可編程濾波器可以隨時根據不同測量任務快速調整
•
內置集成控制PC，只需外部連接顯示器和鼠標鍵盤即可實現手動操作
提供的接口種類最多
•
帶有模擬輸入的2，4或8通道分析儀
•
雙通道模擬發生器輸出
•
利用AES /EBU和S/P DIF 接口可測量數字音頻分量（R&S®UPP-B2 選件）
•
I2S接口適用于所有音頻集成電路的測試（R&S®UPP-B2 選件）
•
HDMI設備測試（R&S®UPP-B4 選件）
•
可獨立調整并任意組合分析儀和發生器的用戶界面
整體操作非常方便
•
設計先進的直觀用戶界面，令儀器易于掌握，操作快捷
•
所有測量結果一目了然
•
提供高效的聯機幫助功能
其他用途的選件
•
R&S®UPP-B2
選件提供符合標準格式的數字音頻接口：AES/EBU ，S/P DIF 和I²S
•
R&S®UPP-K21
數字音頻協議
•
R&S®UPP-B4
HDM和數字音頻接口
•
R&S®UPP-K41 Dolby©
解碼
•
R&S®UPP-K45
擴展音頻/視頻測量
•
R&S®UPP-K601
1/n倍頻程分析
•
R&S®UPP-K800級聯軟件，可組合多臺R&S®UPP音頻分析儀進行多于8個通道的并行測量
•
XLR/BNC 適配器套件
•
數字接口連接線纜
•
R&S®UPZ
音頻切換器，用于輸入和輸出通道的切換
