軟件配置

人體振動分析軟件包（S 6291－01107）

人體振動分析軟件包（S 6291－01107）

低頻1/3 OCT分析軟件包（S 6291－01310 ）

符合標準

ISO 8041：1990 （JJG921-1996）

可升級符合GB/T 23716-2009（ISO 8041:2005）

GB/T 23716-2009（ISO 8041:2005）

全身振動測量符合GB/T13441（ISO 2631）標準，手傳振動符合GB/T 14790.1（ISO 5349-1），GBZ/T 189.9

GB/T 50355-2005

JGJ/T 170-2009

GB/T 3241-2010

傳感器

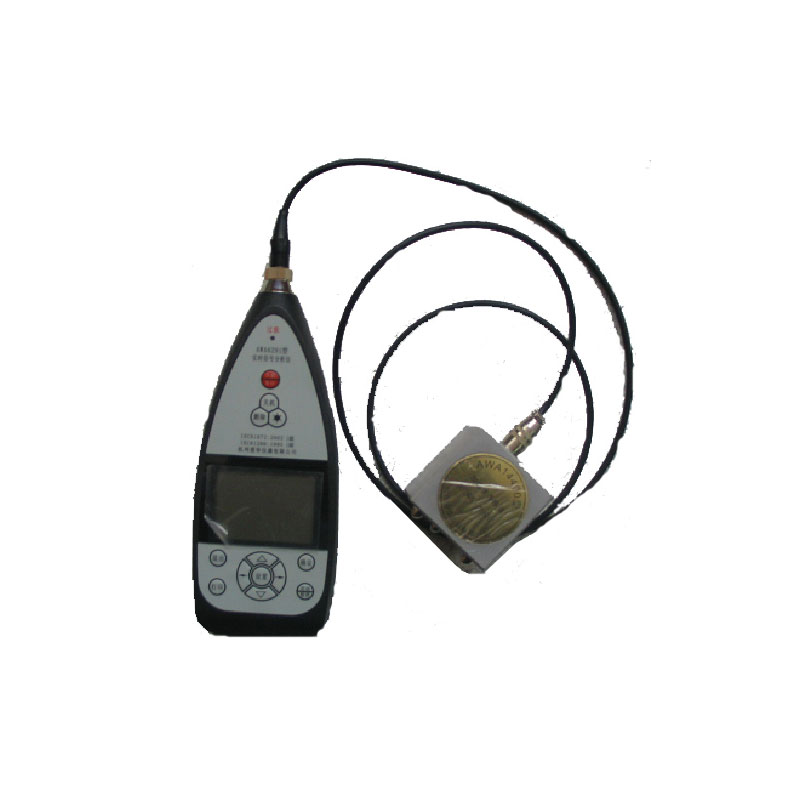

AWA14400型壓電加速度計，靈敏度: 40 mV/ m·s-2，質量:550 g

全身振動：AWA84410型三軸向座墊加速度計，靈敏度: 約3 pC/ m·s-2，質量:250 g

手傳振動：AWA84181傳感器，靈敏度：1 pC m·s-2，質量:14 g

AWA14400型壓電加速度計，靈敏度: 40 mV/ m·s-2，質量:550 g

頻率范圍

1 Hz～80 Hz

全身振動：0.5 Hz～125 Hz

手傳振動：5 Hz～1.6 kHz

0.63 Hz～250 Hz

測量范圍

48 dB～158 dB（以10-6 m/s2為參考）

全身振動：90 dB～160 dB（以10-6 m/s2為參考）

手傳振動：100 dB～190 dB（或0.1 m/s2 ～3160 m/s2）

總值振級：48 dB～158 dB（以10-6 m/s2為參考）；

1/3倍頻帶振級：40 dB～158 dB

頻率計權

并行W.B.z（全身垂直）、W.B.x-y（全身水平）、以及平直頻率響應

全身振動：并行Wb、Wc、Wd、We、Wj、Wk、Wm

手傳振動：Wh、BL（帶限）

檢波器

并行有效值、峰值、峰峰值

并行有效值、峰值

并行有效值、峰值

時間平均方式

并行（同時）指數平均、線性平均

時間平均常數

125 ms、1 s、 8 s

主要測量指標

并行瞬時VL、VLmax、VLmin、VLeq、VL5、VL10、VL50、VL90、VL95、SD

全身振動測量：并行（同時）頻率計權Wb、Wc、Wd、We、Wj、Wk、Wm和時間平均的瞬時值、最大值、最小值、等效值等。

手傳振動測量：并行（同時）頻率計權Wh、BL（帶限）的瞬時值、最大值、最小值、等效值、A（4）或A(8)

1/3 倍頻帶的振級，1/3 倍頻程濾波器的中心頻率0.63 Hz～250 Hz；

WZ，WK計權振級，總值振級及用戶自定義頻率計權振級

顯示分辨率

0.1 dB

0.01 dB

基本測量誤差

±1 dB

±1 dB

±1 dB

顯示器

240×160點陣LCD顯示器，有LED背光

積分測量時間

1 s到24 h分檔或任意設定

級線性范圍

大于90 dB

采樣頻率

積分采樣時間間隔：0.1s

全身振動測量：750 Hz；

手傳振動測量：12 kHz

750 Hz

數據存貯

64 kB的FLASH可以保存128組測量結果，也可將數據轉存到U盤中

輸出接口

RS 232接口，可接微型打印機打印測量結果，也可接PC機送出測量結果和實時分析結果；

mini B型USB接口。符合USB1.1，兼容USB2.0，可讀出測量結果到PC機，也可通過此接口將儀器內的數據轉存到U盤中

工作電源

6節LR 6 堿性電池或可充電電池，可連續使用12小時以上；也可使用5 V外接電源，電流不大于150 mA

尺寸

260 × 90 × 38

主機質量

主機：0.5

工作環境

工作溫度：-10 ℃～50 ℃，相對濕度：25 % ～90 %
