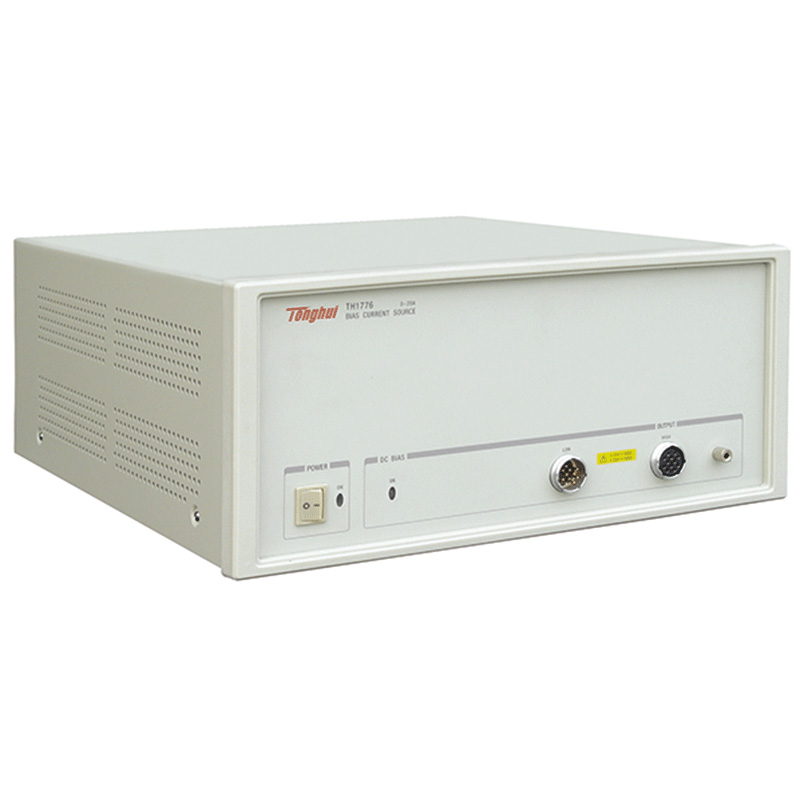

TH1776直流偏置電流源主要用于電感,變壓器線圈進行電感測量時施加直流偏置電流,除了需達到所需電流外，還必須有對電感量測量影響小，頻率響應寬等要求。TH1776無需面板操作，直接由LCR進行電流設定及控制，并且可兼容HP4284A、 E4980A控制模式。該儀器可輸出0-20A電流，兩臺TH1776疊加可提供0-40A電流，頻率響應為100HZ-2MHz,產生的附加誤差小，大大拓寬了磁芯電感器的測試應用范圍，為磁性材料分析提供了良好的解決方案。
特點
由LCR直接控制，兼容HP4284A...
附加誤差低，頻率響應范圍寬
儀器溫度過高保護
| 0-20A(兩臺可40A)恒定直流電...
直流偏置電壓監測 |
技術參數
| 產品型號： | TH1776 |
| 偏流源 |
| 電流范圍 | 0—20A（1臺），0-40A（2臺） |
| 電流分辨率 | 1A量程：0.01A,
1A以上量程：0.1A |
| 電流精度 | 1A量程：±(1%+5mA)
5A量程：±2%
20A量程：±3% |
| 頻率響應范圍 | 100Hz－2M Hz |
| 輸出電壓范圍 | 1A（最小35V，典型值40V），5A（最小5V，典型值15V）20A（最小1V,典型值4V） |
| 基本阻抗精度 | ≤1%（1KHz-2MHz） |
| 接口（選件） | 常規，直接受TH2828
LCR控制 |
