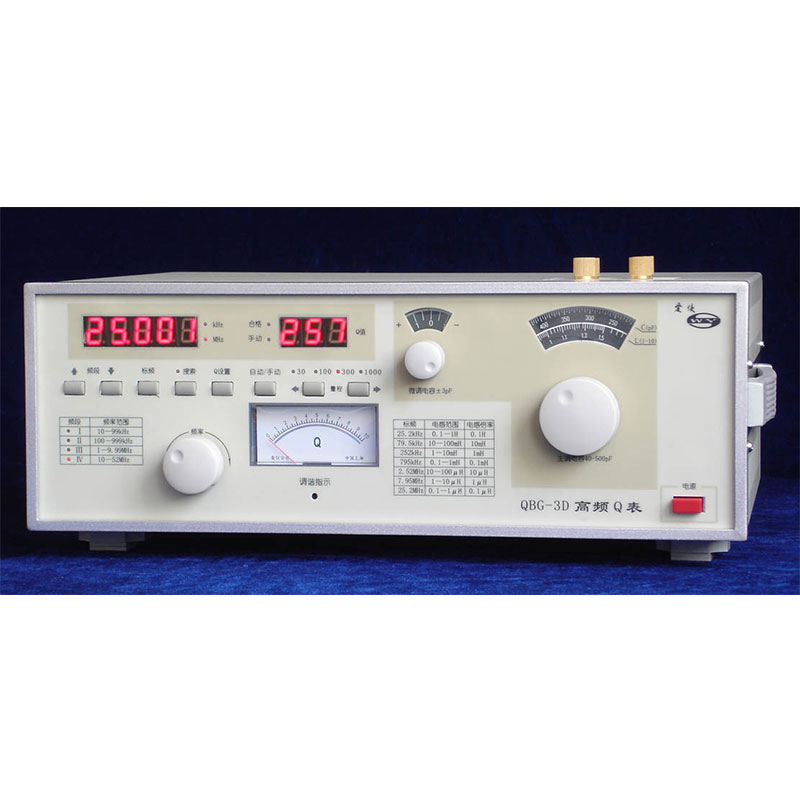

Q表是一種通用的，多用途，多量程的高頻阻抗測量?jī)x器。本機是老產品QBG-3高頻Ｑ表的換代產品。采用穩幅數顯信號源和寬帶低阻抗注入變壓器，因而調諧指示穩定，頻響誤差小。合理的測試回路設計，使殘值減少。采用自動定位和Q值予置等技術，又增設了快速調諧，手感舒適，使生產線分選測試速度大增。本儀器外觀新穎，體積小（約為QBG-3的二分之一），重量輕。

主要技術規格

• Q值測量
  范圍：10～1000
  四檔量程：30、100、300、1000
  誤差：（均值為基準）
  固有誤差：±5％±滿刻度3％
  工作誤差：±7％±滿刻度3％
• 電感量測量：
  范圍：0.1μH～100ｍH
  六檔量程：0.1～1μH、1～10μH、10～100μH、0.1～1ｍH、1～10ｍH、10～100ｍH
  誤差：5％±0.03μH
• 調諧電容器規格
  范圍：40～500PF
  誤差：〈±1％或1PF
  微調電容器：±3PF
  分辨率：0.2PF
• 信號源規格
  頻率范圍：50KHz～50MHz，分六檔量程，四位LED數字顯示
  誤差：0.5％
• Q表予置范圍：50～300
• 正常工作條件
  環境溫度：0℃～40℃
  相對濕度：≤80％
  電源：220V±10％、50Hz±4％
• 外形尺寸和重量：415*180*170（ｍｍ）　5Kg
